Более века «ритм» автомобиля определялся двигателем внутреннего сгорания (ДВС) — привычным циклом впуска, сжатия, рабочего хода и выпуска. По мере того как автомобильная индустрия переходит на электричество, водителям приходится менять привычные знания о поршнях и коленвалах на новую терминологию: магнитные поля и токи.
Хотя этот переход может показаться абстрактным, механика здесь в такой же степени опирается на физику, как традиционные двигатели — на термодинамику. Чтобы понять, куда движутся электромобили (EV), мы должны сначала разобраться, как они приводятся в движение.

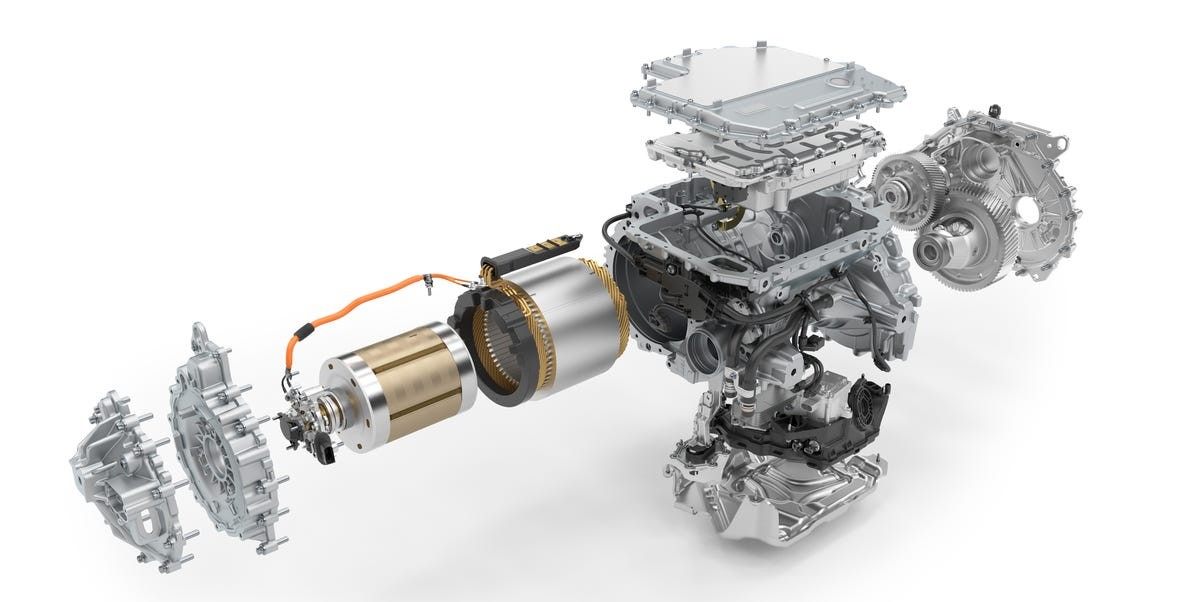

Анатомия электродвигателя
Несмотря на всю сложность, почти все электродвигатели опираются на два фундаментальных компонента:
- Статор: Это неподвижная внешняя оболочка двигателя, которая крепится к шасси автомобиля подобно блоку цилиндров. Он содержит медные обмотки, создающие магнитные силы, необходимые для движения.
- Ротор: Это центральный вращающийся элемент. Подобно коленчатому валу в бензиновом двигателе, ротор преобразует магнитную энергию в механический крутящий момент, который затем передается через трансмиссию на колеса.
Трансмиссия и эффективность
В отличие от двигателей внутреннего сгорания, которым требуются сложные многоступенчатые коробки передач для поддержания работы в эффективном диапазоне оборотов, большинство электромобилей используют одноступенчатый агрегат (прямой привод). Поскольку электродвигатели обеспечивают мгновенный крутящий момент, они могут эффективно работать в широком диапазоне скоростей всего с одной передачей.
Однако по мере того, как электромобили переходят в более тяжелые сегменты, такие как пикапы и крупные внедорожники, мы можем увидеть возвращение к многоступенчатым трансмиссиям. Это позволило бы повысить эффективность на трассе и увеличить запас хода при буксировке — компромисс, который сейчас решается за счет высокой стоимости и механической сложности добавления дополнительных передач.
Как создается движение: роль магнетизма
Магия электромобиля происходит благодаря процессу, называемому вращающимся магнитным полем (RMF).
Аккумуляторы обеспечивают постоянный ток (DC), но для работы двигателям требуется трехфазный переменный ток (AC). Встроенный компонент, называемый инвертором, преобразует постоянный ток батареи в переменный, который проходит через медные обмотки статора. Это создает магнитное поле, которое «вращается» вокруг статора, увлекая за собой ротор.
«Двустороннее движение»: Одной из важнейших особенностей двигателя электромобиля является его способность работать в режиме генератора. Во время рекуперативного торможения колеса вращают ротор, создавая обратное магнитное поле, которое направляет электроэнергию обратно в систему и в аккумулятор. Хотя это крайне важно для увеличения запаса хода, стоит отметить, что «езда накатом» на самом деле эффективнее рекуперации, так как последняя сопряжена с потерями энергии в процессе преобразования.
Три основные технологии двигателей
Электродвигатели обычно классифицируют по тому, как ротор взаимодействует с магнитным полем статора. Подобно различию между четырехтактным и роторным двигателями, эти технологии предлагают разные преимущества и недостатки.
1. Индукционные двигатели (асинхронные)
Это «старая гвардия» электрических силовых установок, известная еще с XIX века.
– Принцип работы: Магнитное поле статора индуцирует электрический ток в роторе (обычно сделанном из меди или алюминия), который затем создает собственное магнитное поле.
– Нюанс: Поскольку поле ротора является наведенным, оно всегда немного отстает от поля статора (отсюда и название «асинхронный»).
– Плюсы и минусы: Они недороги и не требуют редкоземельных магнитов, что делает их экологичными. Однако они менее эффективны на низких скоростях и могут плохо охлаждаться при длительных высоких нагрузках.
2. Двигатели с постоянными магнитами (синхронные)
На данный момент это самый распространенный тип двигателей в современных электромобилях.
– Принцип работы: В ротор встроены магниты, а значит, ему не нужен наведенный ток для создания поля. Ротор движется в идеальном «синхроне» с полем статора (отсюда название «синхронный»).
– Инновация: Чтобы решить проблему «обратной ЭДС» (магнитного сопротивления на высоких скоростях), многие производители используют конструкцию с внутренними постоянными магнитами (IPM). Скрывая магниты внутри железного сердечника ротора, они могут использовать «реактивный момент» для поддержания эффективности на высоких скоростях.
– Плюсы и минусы: Они невероятно эффективны, особенно на низких скоростях. Однако они зависят от редкоземельных минералов, что вызывает вопросы относительно этичности добычи и стоимости цепочек поставок.
3. Двигатели с возбуждением от тока (новый претендент)
Недавняя разработка, заметно используемая, например, BMW, стремится объединить лучшее из обоих миров.
– Принцип работы: Как и двигатель с постоянными магнитами, ротор движется синхронно со статором. Однако вместо постоянных магнитов в роторе используются медные лопасти, которые получают энергию через «щетки» и «контактные кольца».
– Плюсы и минусы: Это устраняет необходимость в редкоземельных магнитах и позволяет инженерам варьировать силу магнитного поля для оптимизации. Недостаток заключается в том, что энергия требуется для поддержания поля (что снижает эффективность на низких скоростях), а также остаются вопросы относительно долговечности щеток.
Дорога в будущее
Стремительная эволюция технологий — от перехода Tesla от индукционных двигателей к постоянным магнитам до экспериментов BMW с возбуждением от тока — доказывает, что индустрия все еще находится в зачаточном состоянии. Мы наблюдаем период интенсивных экспериментов, когда «правильный» способ приведения автомобиля в движение все еще определяется.
Заключение
Переход на электромобили — это не просто смена топлива, это полное переосмысление машиностроения. Пока производители ищут баланс между эффективностью, стоимостью и воздействием на окружающую среду, технологии, питающие наши автомобили, будут продолжать претерпевать быстрые и фундаментальные изменения.
