Ми прагнемо збільшення потужності з тих пір, як вперше запрацював двигун внутрішнього згоряння. Найпростіше рішення “в лоб” – зробити двигун більше. Але великий робочий обсяг тягне за собою низку недоліків. Він підвищує масу. Підвищує витрати палива. Вимагає великих витрат за виробництво та експлуатацію. Іноді «більше» не означає «краще».
Розумніший підхід — ефективність. Ви берете двигун стандартного розміру та змушуєте його дихати інтенсивніше. Ви нагнітає більше повітря в камеру згоряння. Більше кисню дозволяє впорскувати більше палива. Більше палива означає потужніше вибухове згоряння. Більш потужне згоряння дає більше кінських сил.
На сцену виходить суперкомпресор.
Цей пристрій є основним інструментом наддуву повітря. Це не просто рекламний хід. Це механічна необхідність для водіїв, яким потрібний миттєвий відгук на педаль газу без очікування, доки вихлопні гази розкрутять турбіну. У цій статті ми докладно розберемо, що таке суперкомпресор, як він керує тиском і чим відрізняється від свого родича, який працює на вихлопних газах.
Суперкомпресор — це будь-який пристрій, який нагнітає повітря у колектор впускний під тиском, що перевищує атмосферне.
Технічно і суперкомпресори, і турбокомпресори виконують ту саму функцію. Більше того, слово “турбо” – це просто ліниве скорочення від “турбонаддув” (turbo-supercharger). Вони мають спільну мету, але різний принцип реалізації.
Фундаментальна відмінність полягає у джерелі енергії. Турбокомпресор пасивний: він використовує енергію відпрацьованих газів для обертання турбіни, яка, у свою чергу, стискає повітря, що надходить. Суперкомпресор активний: він механічно пов’язаний з колінчастим валом двигуна через ремінь чи ланцюг. Двигун приводить його у дію. Двигун забирає частину власної потужності, щоб закачати більше повітря.
Це прямий компроміс. Ви отримуєте миттєвий відгук, але платите за це паразитними втратами потужності.
Перш ніж ми заглибимося в механіку того, як саме робочі колеса та гвинти переміщують повітря, зробимо важливе уточнення. Коли ми говоримо про суперкомпресори у цій статті, ми маємо на увазі механічну систему наддуву для бензинових двигунів. Ми не обговорюємо власну мережу зарядних станцій Tesla. Це зовсім інша історія.
Основи роботи суперкомпресора
Такт впуску оманливо простий. Поршень опускається. Усередині циліндра утворюється вакуум. Атмосферний тиск, що прагне вирівнювання, нагнітає повітря в камеру згоряння. Це повітря чекає на свого партнера. У суміш надходить паливо, утворюючи заряджену суміш. Це — потенційна енергія. Вона перебуває у стані спокою, доки спрацює свічка запалювання. Починається горіння. Окислення пронизує паливо, вивільняючи теплову енергію. Тиск над головкою циліндра різко зростає. Поршень із силою опускається вниз. Цей поступальний рух передається через колінчастий вал, який зрештою обертає ваші колеса.
Більше потужності потребує потужнішого вибуху. Більш потужні вибухи потребують більше палива. Але ви не можете просто вилити зайве паливо у циліндр. Важлива стехіометрія. Для спалювання палива потрібен кисень. На холостому ходу або під час руху трасою двигун працює на бідній суміші із співвідношенням повітря і палива 14,7:1. Одна частина палива – на 14,7 частин повітря. Коли ви різко натискаєте на педаль газу, це співвідношення знижується. Можливо, до 12:1. Ви працюєте на збагаченій суміші, щоб максимізувати потужність.
Бажаєте використати таку збагачену суміш? Вам потрібно більше кисню. Вам потрібно більше повітря. Саме цим і займається нагнітач.
Стиснення повітря для більшої потужності
Нагнітач подає повітря в двигун під тиском, що перевищує тиск навколишньої атмосфери. Вакуум не потрібний. Це принцип позитивного витіснення. Результатом є щільніша суміш. Щільна суміш дозволяє впорскувати більше палива. Більше палива та більше повітря означають більший крутний момент та потужність. Приріст виміряємо. У середньому ви отримуєте стрибок потужності на 46 відсотків та збільшення крутного моменту на 31 відсоток.
Це особливо корисно за умов високогір’я. Розріджене повітря означає менше кисню. Двигуни “задихаються”. Нагнітач компенсує це, стискаючи розріджене повітря та подаючи щільну суміш високого тиску в циліндри. Продуктивність залишається стабільною незалежно від висоти над рівнем моря.
Механічний зв’язок
Тут криється відмінність від турбокомпресора. Турбіни використовують вихлопні гази для обертання турбіни. Нагнітачі наводяться в рух ременем. Вони забирають потужність безпосередньо від колінчастого валу двигуна. Ведений ремінь охоплює шків, з’єднаний з приводною шестернею. Ця шестерня обертає шестірню компресора. Всередині ротори або гвинти захоплюють повітря, стискають його в меншому обсязі і виштовхують у колектор впускний.
Математика безжальна. Щоб ефективно створювати тиск, компресор повинен обертатися швидше, ніж двигун. Привідна шестерня більша за шестірню компресора. Це передавальне число створює швидкість. Компресор може досягати 50 000-65 000 об/хв. Досить швидко, щоб розплисти в очах.
При 50 000 об/хв ви отримуєте наддув 6-9 psi (фунтів на квадратний дюйм). Цей тиск вищий за атмосферний. На рівні моря атмосферний тиск становить 14,7 psi. Додавши 9 psi наддуву, ви закачуєте в двигун приблизно на 50 відсотків більше повітря, ніж міг би всмоктати самостійно.
Проблема тепла
Стиснення генерує тепло. Фізика не йде на компроміси. Гаряче повітря розширюється. Він менш щільний. Менш щільне повітря містить менше молекул кисню на кубічний дюйм. Менше молекул кисню означає слабкіший вибух. Якщо подавати гаряче повітря наддувне безпосередньо в двигун, ви втрачаєте ефективність. Ви дарма витрачаєте роботу зі стиску, яку щойно здійснили.
Рішення – інтеркулер. Він охолоджує стиснене повітря перед тим, як той потрапить у впускний колектор. Існує два основних типи: повітря-повітря та вода-повітря. Обидва працюють як радіатори. Охолоджуюча рідина або навколишнє повітря проходить через систему трубок. Гаряче повітря від нагнітача проходить поверх чи крізь ці трубки. Відбувається теплообмін. Повітря охолоджується.
Холодне повітря щільніше. Щільне повітря означає більше кисню. Більше кисню дозволяє використовувати більше палива. Більше палива створює гарячіший і потужніший вибух. Цикл завершується. Двигун виробляє потужність.
Нагнітачі типу Rootes

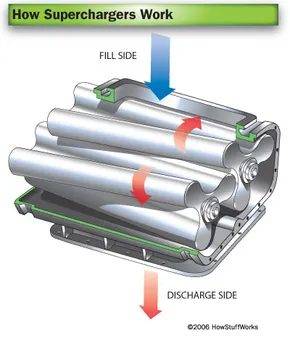

Найстаріший дизайн. Нагнітач Rootes. Він не стискає повітря усередині корпусу. Він його захоплює. Два ротори з лопатями обертаються у протилежних напрямках. Вони переміщують повітря від впускного отвору до випускного. Стиснення відбувається downstream, у впускному колекторі. Це просто. Надійно. Дешево у виробництві. Але неефективно. Він подає багато повітря, але значна частина цієї енергії йде на нагрівання суміші, а не підвищення тиску. Тим не менш, він забезпечує миттєвий відгук на дросельну заслінку. Жодного лага. Лише потужність.
Коріння: Оригінальний нагнітач типу «Roots»
Нагнітачі типу Roots – це класичний вибір, коли важливіший зовнішній вигляд, ніж ефективність. Їх можна побачити всюди на хот-родах та автомобілях класу «м’язів», оскільки вони привертають увагу. Вони розташовані високо в моторному відсіку, часто змушуючи капот залишатися відкритим. Але за цим театрально ефектним становищем ховається конструкція, старша за автомобіль вашого дідуся. Філандер і Френсіс Рутс запатентували цю концепцію 1860 року. Це було не для швидкості, а вентиляції шахт. Перенесемося у 1900 рік, і Готліб Даймлер встановив такий нагнітач у автомобільний двигун. Технологію було впроваджено.
Принцип роботи простий. Два ротори з двома лопатями обертаються усередині корпусу. Вони входять у зачеплення, але не торкаються один одного. При обертанні повітря захоплюється у просторах між лопатями. Ротори переміщують це повітря від впускної сторони до випускної. Усередині самого нагнітача стиск не відбувається. Повітря просто нагнітається у впускний колектор порціями. Цей раптовий приплив створює надлишковий тиск. Це нагнітач об’ємного типу. Саме тому за ним закріпився термін нагнітач (blower). По суті, це повітряний насос із хитромудрою назвою.
Є один аспект. Вони важкі та неефективні. Оскільки вони переміщують повітря дискретними порціями, а чи не плавним потоком, вони втрачають енергію. Нагнітач Roots є найменш ефективним з доступних типів. Якщо ви женетеся за кінськими силами за кожен витрачений долар, подивіться в інший бік. Якщо вам потрібні звук і ефектний вигляд, йому немає рівних.
Двохвинтовий: Ефективний і компактний

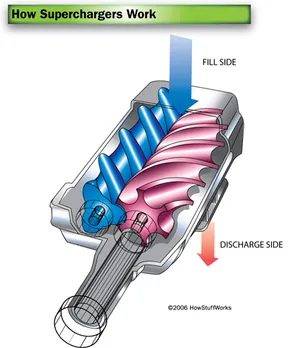

Двогвинтові нагнітачі вирішують проблему ефективності. Вони виглядають як два гвинти, навиті один на одного. Взаємодіючі лопаті стискають повітря в міру обертання. На відміну від конструкції Roots, стиск відбувається усередині корпусу. Це означає меншу вагу, компактні габарити та значно кращу теплову ефективність.
Вони складніші за нагнітачі типу Roots. Ротори мають бути ідеально синхронізовані. Але результат — плавніша подача потужності. Більше ніяких ривків. Лише стабільний, безперервний наддув. Це робить їх ідеальними для автомобілів, що використовуються у повсякденних умовах, де важлива керованість. Вони не виступають з-під капота, як нагнітачі типу Roots. Вони акуратно вписуються в простір, часто інтегруючись безпосередньо у впускний колектор.
Що краще? Для чистої потужності на треку великий нагнітач Roots може виграти за рахунок об’єму повітря. Для збалансованого вуличного автомобіля двогвинтовий нагнітач є більш розумним інженерним рішенням. Це золота середина між грубою силою та точністю.
Як насправді працюють двогвинтові нагнітачі
На відміну від нагнітача типу Рутса, який просто нагнітає повітря у колектор, двогвинтовий нагнітач стискає заряд безпосередньо всередині свого корпусу. Він використовує два взаємозачіпні ротори з гвинтовими лопатками, які обертаються один навколо одного. При обертанні вони захоплюють обсяг повітря. Але ось у чому різниця. Ротори мають конічну форму. Їхній діаметр зменшується від входу до виходу. Це означає, що об’єм усередині кожної камери зменшується в міру проходження через неї повітря. Об’єм зменшується. Тиск збільшується. Це позитивне витіснення, що відбувається у часі.
Така конструкція механічно ефективніша. Вона переміщує більше повітря із меншими паразитними втратами, ніж система Рутса. Проте прецизійне виробництво робить їх дорогими. Допуски між роторами і корпусом жорсткіші, ніж практично в будь-якого іншого компонента наддуву. Якщо деталі не ідеальні, нагнітач виходить із ладу. Або видає звук, подібний до реактивного двигуна.
Вони часто розміщуються зверху над двигуном. Конструкція компонування нагадує нагнітач Рутса. Але профіль шуму відрізняється. Викид повітря під високим тиском створює характерний свист. Це високочастотний вереск, який пробивається до салону. Під час проектування конструкторам доводиться боротися із цим звуком. Необхідна шумоізоляція. Потрібне ретельне прокладання впускних трубопроводів для зниження частоти. Без цього салон стає некомфортним місцем для тривалих подорожей.
Відцентрові нагнітачі

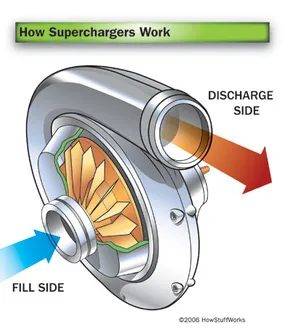

Логіка змінюється, коли ви дивитеся на відцентрові нагнітач. Вони не захоплюють повітря у камери. Вони його викидають. Усередині корпусу знаходиться компресорне колесо. Воно виглядає як турбіна. Воно обертається з тисячами обертів за хвилину. При обертанні колеса воно затягує повітря до центру. Відцентрова сила відкидає повітря назовні, до стін корпусу. Швидкість повітря зростає. Тиск зростає. Швидкість зростає.
Це динамічний стиск. Воно працює швидше як турбокомпресор, ніж як нагнітач. Між валом та колесом немає механічного зв’язку. Ремінь приводить у обертання вхідний вал. Передатне число всередині пристрою змушує колесо колеса обертатися набагато швидше, ніж двигун. Типові передавальні числа становлять 3,3:1. Деякі пристрої мають передачу до 8:1 або вище. Чим швидше обертається колесо, тим більше повітря воно викидає.
Крива ефективності – це те, де ця конструкція сяє. На низьких оборотах відцентровий нагнітач створює мінімальний наддув чи створює його зовсім. Двигун відчувається як штатний. Ви отримуєте природне всмоктування. У міру зростання обертів двигуна наддув збільшується лінійно. Він досягає піку у верхній частині діапазону обертів. Це відповідає поведінці атмосферних двигунів. Багато ентузіаст віддають перевагу такому відчуттю. Він не б’є в груди на неодруженому ходу. Він наростає у міру відкриття дросельної заслінки.
Є компроміс. Подача потужності затримується. Потрібно почекати, поки оберти зростуть, перш ніж увімкнеться наддув. Він не має миттєвого відгуку на дросельну заслінку, як нагнітач Рутса або двогвинтовий нагнітач. Ви відчуваєте затримку. Це не турбозатримка. Немає вихлопних газів для розкручування. Це просто інерція. Важкий маховик та компресорне колесо вимагають часу для розгону. Поки вони не розігналися, ви просто обертаєте метал.
Шум тут також відрізняється. Це високочастотний свист. Він звучить як реактивний двигун, що злітає. Це менше механічний свист і більше аеродинамічний виття.
Механіка наддуву
Всередині корпусу ротороподібне робоче колесо обертається з лякаючою швидкістю – часто досягаючи 50 000-60 000 об/хв. Воно засмоктує повітря через центральну маточину. Відцентрова сила відкидає це повітря назовні, до стін корпусу компресора. Результат? Повітря залишає робоче колесо з приголомшливою швидкістю, але щодо низьким тиском.
Ситуація миттєво змінюється у дифузорі. Це кільце нерухомих лопаток оточує робоче колесо, що обертається. Коли високошвидкісне повітря потрапляє на ці фіксовані лопатки, воно сповільнюється. Набирає чинності фізика: у міру зниження швидкості тиск різко зростає. Дифузор перетворює кінетичну енергію на статичний тиск, подаючи в двигун щільне стиснене повітря.
Чому відцентровий компресор править вулицею
Серед усіх методів примусового наповнення відцентрові нагнітач широко вважаються найбільш ефективними. Вони компактні, легкі та кріпляться до передньої частини двигуна, а не встановлюються зверху. Таке компонування зберігає низький центр тяжіння і робить лінію капота більш обтічною.
Вони також мають яскраво виражений характер. Високе ревіння на великих обертах неможливо сплутати ні з чим. Звук нагадує розкручування реактивного двигуна, який привертає увагу як на світлофорі, так і на автомобільній зустрічі.
Виробники знають про цю привабливість. Декілька моделей 2021 року оснащувалися такими агрегатами прямо із заводу. Jaguar XF, Dodge Charger, Volvo S90 та Ford Mustang всі мали заводські відцентрові нагнітачі. Вони забезпечують цей ударний ефект наддуву без громіздкості традиційного компресора.
Саморобний наддув та драг-рейсинг
Вам не потрібно купувати нову машину, щоб отримати таку продуктивність. Комплектуючі до тюнінгу легко доступні для широкого спектру автомобілів. Багато компаній продають повні комплекти для установки, що включають усі необхідні обладнання. Це здійсненний проект «зроби сам» для тих, хто має механічні навички.

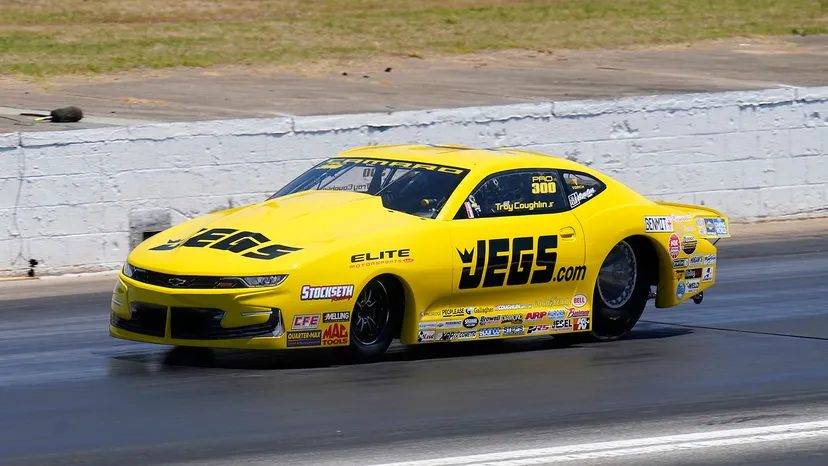

Ця кастомізація є фундаментальною у світі фанні-карів та паливних гоночних автомобілів. Ентузіасти модифікують серійні двигуни, щоб вони витримували екстремальний тиск. Йдеться як про швидкість; це також про інженерну надійність під навантаженням.
Хоча деякі виробники встановлюють їх на заводі, інші залишають це співтовариству тюнінгу для розвитку інновацій. Поріг входу ніколи не був таким низьким. Ви можете зайти в сервіс, вказати на машину та виїхати з значно більшою потужністю.
Сила тиску
Чому ентузіасти віддають перевагу цьому методу замість турбокомпресорів? Відповідь у характері подачі. Відцентровий нагнітач забезпечує лінійну віддачу. Коли ви натискаєте газ, наддув наростає поступово. Немає затримок. Немає потреби чекати, поки вихлопні гази розкрутять турбіну. Коли вам потрібна потужність, вона доступна миттєво.
Це пряме з’єднання змінює те, як ви керуєте автомобілем. Ви відчуваєте кожну одиницю стискування. Двигун легше дихає на високих оборотах, розкриваючи кінські сили, яких не можуть дістатися штатні впускні системи. Це механічний зв’язок між вашою ногою та поршнем.
Чи це єдиним способом додати наддув? Ні. Турбокомпресори більш термічно ефективні у багатьох сценаріях. Але для миттєвого відгуку на педаль газу і того самого фірмового вереску відцентровий нагнітач залишається одним із найкращих виборів.
Який компроміс? Він відбирає потужність у колінчастого валу. Є паразитні втрати. Ви витрачаєте частину отриманих кінських сил просто на обертання нагнітача. Але для багатьох водіїв цей компроміс виправданий. Миттєвий приплив потужності відчувається сирим. Він відчувається справжнім.
Ми лише поверхово
Чому нагнітач з прямим приводом перевершує турбіну за швидкістю відгуку
Головна перевага установки нагнітача на штатний двигун — миттєве та відчутне збільшення потужності. Він перетворює звичайний повсякденний автомобіль на машину, яка відчувається так, ніби під капотом ховається потужніший V8 або V6. Але коли ви стоїте в ряду з запчастинами, розмірковуючи над вибором між нагнітачем та турбіною, рішення стає непростим. Ентузіасти сперечаються до посиніння, інженери знизують плечима. Правда ж у тому, що нагнітачі мають переваги, з якими турбіни просто не можуть зрівнятися у певних сценаріях.
Найочевидніша перевага – відсутність затримки (лага).
Турбіни страждають від затримки відгуку, оскільки вони покладаються на швидкість вихлопних газів для обертання турбіни. На це потрібен час. Ви натискаєте на педаль. Двигун “дихає”. Вихлопна система накопичує тиск. Турбіна розкручується. * Тільки потім * ви отримуєте потужність. Нагнітач повністю усуває цю затримку. Вони наводяться безпосередньо від колінчастого валу через ремінь чи ланцюг. Натискаєте на газ – компресор починає обертатися, повітря нагнітається в камеру згоряння – і ось воно, миттєве спрацювання дросельної заслінки.
Однак не всі нагнітачі працюють однаково. Кореневі (Roots) та двогвинтові агрегати видають свою потужність на низьких оборотах, що робить їхню роботу особливо відчутною у міському трафіку або при розгоні на низьких швидкостях. Відцентрові нагнітачі, з іншого боку, поводяться подібно до турбін: вони стають більш ефективними в міру збільшення швидкості обертання робочого колеса, досягаючи піку потужності на високих оборотах. Ви обираєте свій характер.
Реальність встановлення та обслуговування
Подумайте про трудовитрати. Установка турбіни часто вимагає зварювання, виготовлення індивідуальних вихлопних труб та масштабної модифікації вихлопної системи. Це брудний та інвазивний процес. Нагнітач? Часто це просто установка із використанням болтових з’єднань (bolt-on). Ви монтуєте його зверху або збоку двигуна, підключаєте ремінь, і на цьому, насправді, все готово. Це робить їх значно дешевше в установці та набагато простіше в обслуговуванні.
Звички щодо обслуговування також змінилися за десятиліття. Власники старих турбомоторів мали давати двигуну попрацювати на холостому ходу 30 секунд перед вимкненням, щоб запобігти коксуванню масла в підшипниках турбіни. Сучасні турбіни мають автоматизовані системи циркуляції олії, які вирішують це завдання за вас, дозволяючи вимикати запалення відразу після паркування. Нагнітачі не схильні до цієї специфічної проблеми теплового удару, але вони вимагають правильного прогріву. Вони працюють найефективніше за робочих температур, тому запуск на холодну і негайне натискання педалі газу до упору — прямий шлях до передчасного зносу.
Цікаво, що ця механічна простота робить нагнітачі стандартним обладнанням для багатьох авіаційних двигунів. Літаки літають на висотах, де повітря розріджене, а кисню мало. Нагнітач механічно нагнітає це розріджене повітря на камеру згоряння, дозволяючи літаку набирати висоту без втрати потужності двигуна. Принцип ідентичний автомобільному варіанту: компресія колінчастого валу, незалежно від потоку вихлопних газів.
Ціна «безкоштовного» повітря
Ось тут і криється каверза. У всіх є ціна. Найбільший недолік у суперечці про нагнітач проти турбіни є також його визначальною характеристикою. Оскільки нагнітач механічно пов’язаний із колінчастим валом, він споживає енергію для свого обертання. Він відбирає частину потужності двигуна створення наддува.
Йдеться про значний податок на потужність. Нагнітач може споживати до 20 відсотків від загальної потужності двигуна тільки для своєї роботи. Ви можете поставити запитання, чи виправданий цей компроміс. Врахуйте компенсацію: типовий нагнітач може генерувати на 46 відсотків більше потужності. Навіть після сплати цього 20% «податку» ви все одно отримуєте колосальний чистий приріст. Більшість ентузіастів вважають цей компроміс виправданим.
Але навантаження не обмежується лише трансмісією. Наддув створює великий тиск на компоненти двигуна. Вибухи всередині циліндрів стають більшими, жорсткішими і гарячішими. Якщо ви встановите нагнітач на слабкий штатний блок двигуна, можна просто викинути гроші на вітер. Двигун, швидше за все, вийде з ладу.
Виробники знають про це. Саме тому двигуни з нагнітачем оснащуються посиленими внутрішніми компонентами — міцнішими поршнями, посиленими колінчастими валами та покращеними системами охолодження. Ця довговічність має власну ціну. Автомобілі з нагнітачем дорожчі при покупці. Вони дорожчі в обслуговуванні. І вони вимагають високооктанового палива преміум-класу для запобігання детонації, що значно збільшує витрати на заправку.
Чи варто наддув своїх грошей?
Незважаючи на більш високу початкову вартість та вимоги до обслуговування, нагнітачі залишаються одним із найрентабельніших способів радикального збільшення потужності. Йдеться про приріст потужності від 50 до 100 відсотків залежно від конфігурації. Для гонок, буксирування важких вантажів або просто для отримання адреналіну щоразу при виїзді на шосе віддача від інвестицій важко ігнорувати.
Нагнітач не обов’язково зробить вашу машину швидше в прямій гонці на чверть милі порівняно з добре налаштованою турбіною (яка може створювати колосальний тиск), але він змушує машину відчуватися швидше. Розгін лінійний, миттєвий та різкий.
Тож чи коштує нагнітач своїх грошей? Це залежить від того, що для вас важливіше. Якщо ви хочете максимальної пікової потужності та паливної ефективності на крейсерських швидкостях, турбіна може перемогти. Якщо ви хочете миттєвого відгуку на дросель, більш прості установки і лінійної характеристики потужності, яка відчувається як двигун більшого об’єму, нагнітач є королем. Але пам’ятайте: ви платите за цю мить більшою втратою потужності від колінчастого валу і великими витратами на преміальне паливо.
Технічний розбір
Як працює нагнітач?
Він стискає повітря у впускному колекторі до тиску, що перевищує атмосферне. На відміну від турбіни, що використовує потік вихлопних газів, нагнітач приводиться в дію механічно через ремінну або ланцюгову передачу, з’єднану з колінчастим валом двигуна.
Скільки кінських сил додає нагнітач?
Чекайте на приріст потужності двигуна в середньому від 30 до 50 відсотків. Хоча нагнітач споживає близько 20 відсотків потужності для своєї роботи, чистий приріст зазвичай становить близько 46 відсотків загальної потужності.
Чи коштують нагнітачі своїх грошей?
Вони пропонують прямий компроміс. Ви отримуєте збільшену потужність і керування, що імітує роботу двигуна більшого об’єму. Але ви приймаєте підвищене споживання енергії для приводу агрегату та додаткове навантаження на компоненти двигуна, що потребує більш ретельного обслуговування та використання якісного палива.
